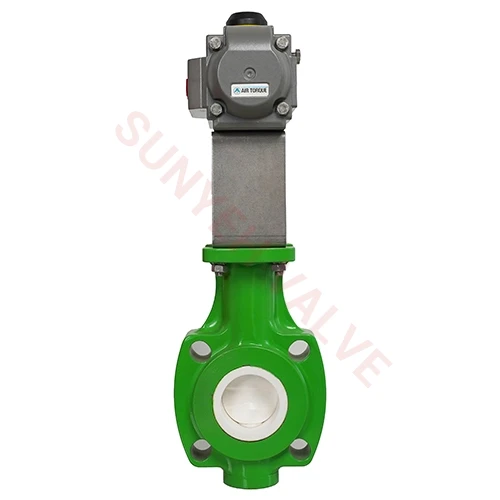

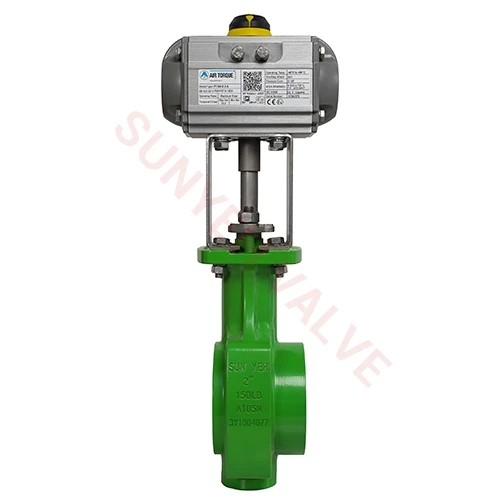

Sun Yeh 950T seramik astar kelebek kontrol vanası serisi, görünüm tasarımı sadece estetik konsepte uygun değil, aynı zamanda endüstriyel uygulanabilirliğe de uygundur. Tam astarlı seramik yapı, düz boru koşucu, küçük akış direnci ve yaklaşık eşit yüzde ayar doğrusallığı güçlü aşındırıcı bulamaç ve alumina eritme ve diğer aşındırıcı endüstrilere dayanabilir.

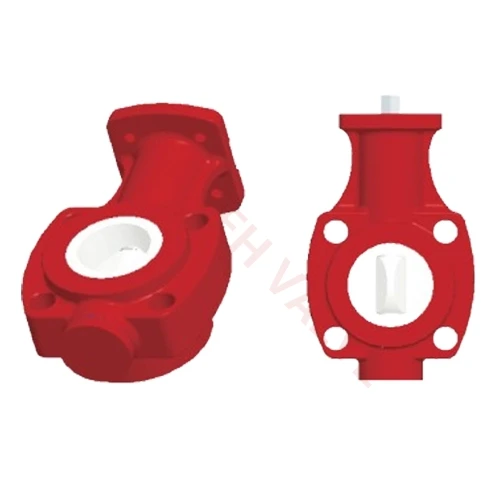

Sun YehAlumina seramik kaplı kelebek vana, erozyon direnci, korozyon direnci, yüksek sıcaklık direnci ve kırma direnci özelliklerine sahip bir çift kelepçe ile tasarlanmıştır. Astar burç malzemesi hassas seramik, nadir metaller veya metalik olmayan malzemeler olabilir.
Korozyona dayanıklı kelebek vana, kelepçe tipinin tasarımı nedeniyle mevcut boru konektörünün 360 * 'sine monte edilebilir. Flanş bağlantıları da mevcuttur,

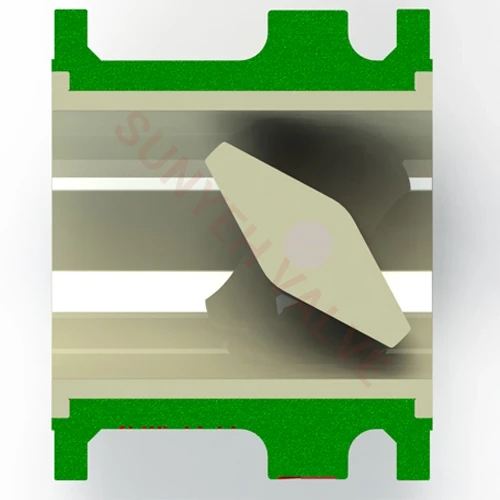

Sabit bir akış yönüdür, valf plakası valf gövdesinin üçte birinde tasarlanmıştır ve çıkış ucu koşucu uzunluğu giriş ucunun yaklaşık iki katıdır. Hidrodinamik prensibini tam olarak kullanarak arka boruyu yüksek hız ortamının erozyonundan korur.
Aktüatör bağlantısı destek arayüzünden ve platform boyutu ISO521 uluslararası standartlarının gereksinimlerini karşılamaktadır.
Disk ve gövde bütünleştiricidir ve sapın erozyon ve korozyondan ortama karşı korunması için diskin üzerinde ve altında yuvarlak seramik burçlar vardır. Kök döndüğünde, sadece harçla doğrudan temas halinde diskin hareketli parçalarının sürtünmesi ve gövde ambalajının ön sıkılaşmasının sürtünmesi düşük tork sağlayabilen üretilebilir.
Dövme çelik metal koruyucu kabuk, renk tanıma ve korozyon direnci ortamının gereksinimlerini karşılamak için epoksi reçine veya naylon ile kaplanabilir. Paslanmaz çelik kabuklar gibi, dış aşındırıcı bozunma olmaksızın son derece sert ortamlara maruz kalmasına izin verilir. Tüm flanş cıvataları doğrudan kabuğa bağlandığından, olası hasar boru hattı basıncını önlemek için seramik bileşenleri sıkıca çevreler.
Aşındırıcı katılar içeren aşındırıcı ortamın harici metal bileşenlere dokunmamasını sağlayan güçlü seramik astar tamamen kapsüllenmiş disk.
Maksimum akış ve minimum aşınma sağlamak için merkez hat tasarımı ile valf diski

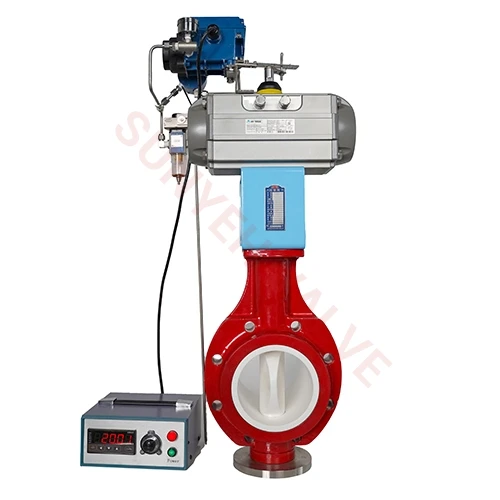

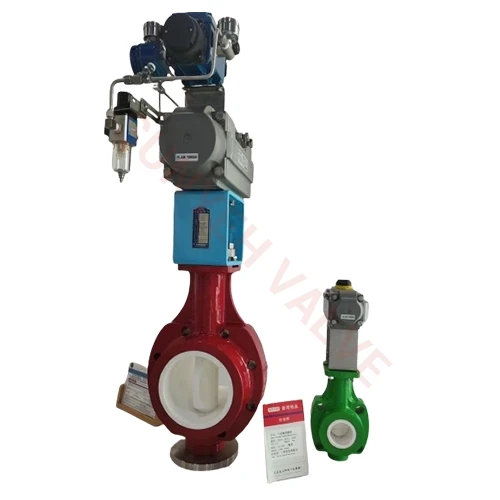

950T seramik astar Butterly kontrol vanası serisi, düzenleme ve kontrol için özel olarak tasarlanmıştır, disk ve koltuk burç temas edilmez ve disk tamamen 360 "dönebilir. Bulamaç orta çalışma koşulları için uygundur ve lll sınıfı sızıntı durumlarında kullanılmasına izin verilir.
Seramiklerimiz kalın ve katıdır. Makul, yüksek mühendislik ve ısı yalıtım kontrol vanası tasarımı, katı, kalın duvarlı seramik bileşenler ve benzersiz kombinasyonlar kullanarak,Seramik kelebek vanaSürekli serviste, nikel bazlı tungsten karbür ve yüzey kaplama malzemelerinden daha uzun süre dayanabilir.
| Boyut | İlgili CV | Boyut (L = MM) |
| DN25 | 29 | 70 |
| DN40 | 60 | 80 |
| DN50 | 84 | 80 |
| DN65 | 180 | 100 |
| DN80 | 196 | 120 |
| DN100 | 355 | 150 |
| DN125 | 700 | 200 |
| DN150 | 1280 | 230 |
| DN200 | 2555 | 305 |
| DN250 | 4120 | 380 |
| DN300 | 6500 | 455 |
| DN350 | 7800 | 475 |
| DN400 | 10350 | 500 |
| DN450 | 12190 | 550 |
| DN500 | 15470 | 600 |
| Akış özellikleri | Hızlı açma, pozisyoner ile eşit yüzde | ||
| Açı dönüşü | 0 ~ 90deg | ||
| Eylem | Modülasyonu | Katı hal elektronik tipi | |
| DA | Vana açık veya hava veya elektrik sinyali ile kapatıldı | Valf kapanmasına sinyal artışı | |
| RA | Valfi açmak için sinyal artışı | ||
| Gövde malzemesi | WCB, A105, CF8, CF8M, CF3M, TA2 | ||
| Astar malzemesi | Hassas seramik, titanyum, nikel, zirkonyum, tantal ve PVC | ||
| Flanş standardı | GB, HG, DIN, JIS, ANSI ve özelleştirme | ||
| Çalışma sıcaklığı | -196 ° c ~ 100 ° c; -25 ° c ~ 950 ° c; -30 ° c ~ 160 ° c; -30 ° c ~ 180 ° c; -30 ° c ~ 310 ° c, vb. | ||
| Vücut derecelendirme | PN10 ~ PN160; ANSI150, ANSI300, ANSI600, ANSI900, vb. | ||
Sunyeh, seramik kaplı vana ile ilgili tüm soruları cevaplamaktan mutluluk duyardı.
